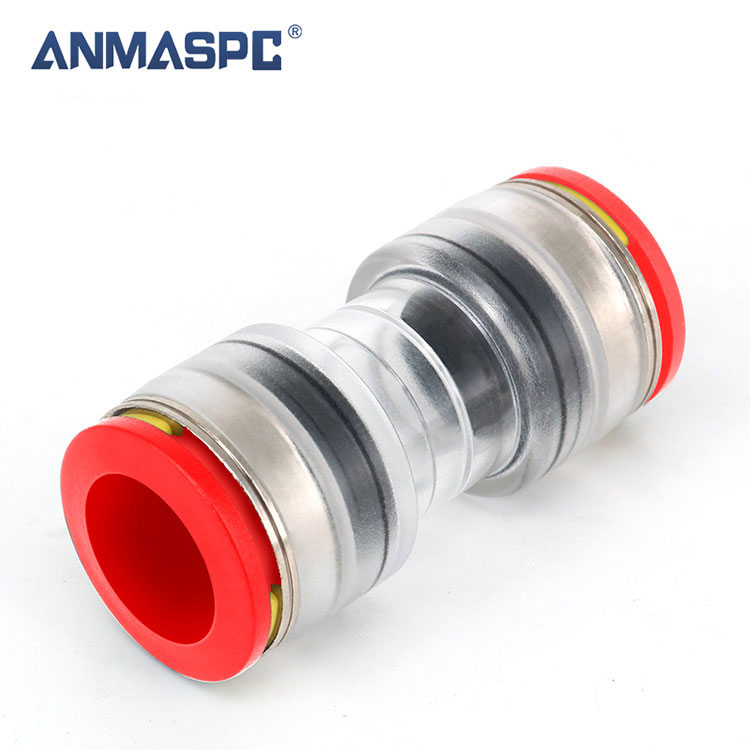

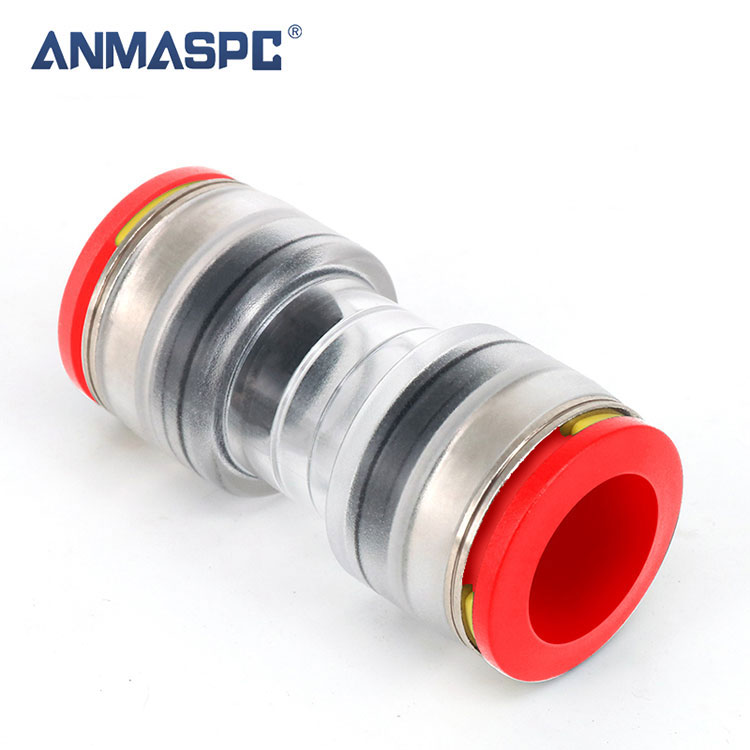

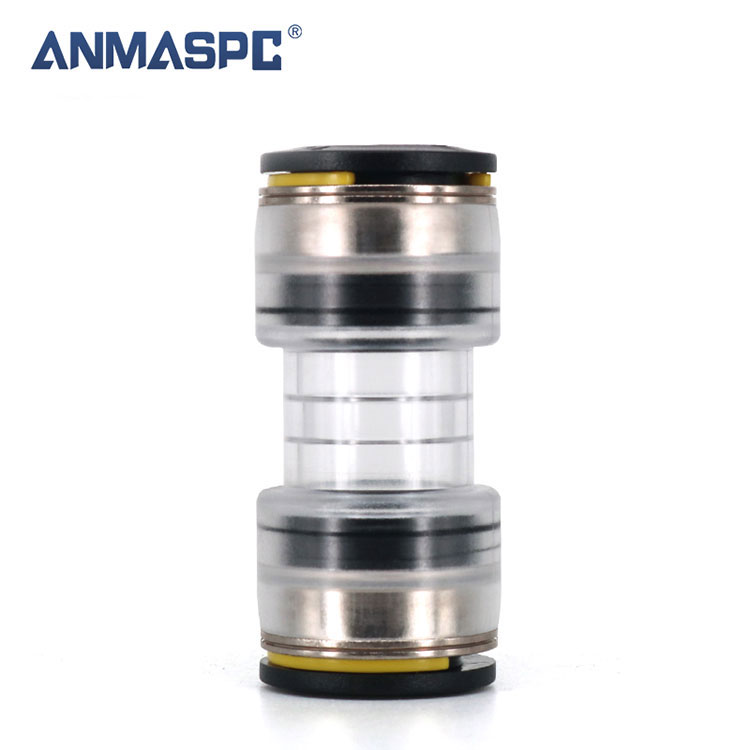

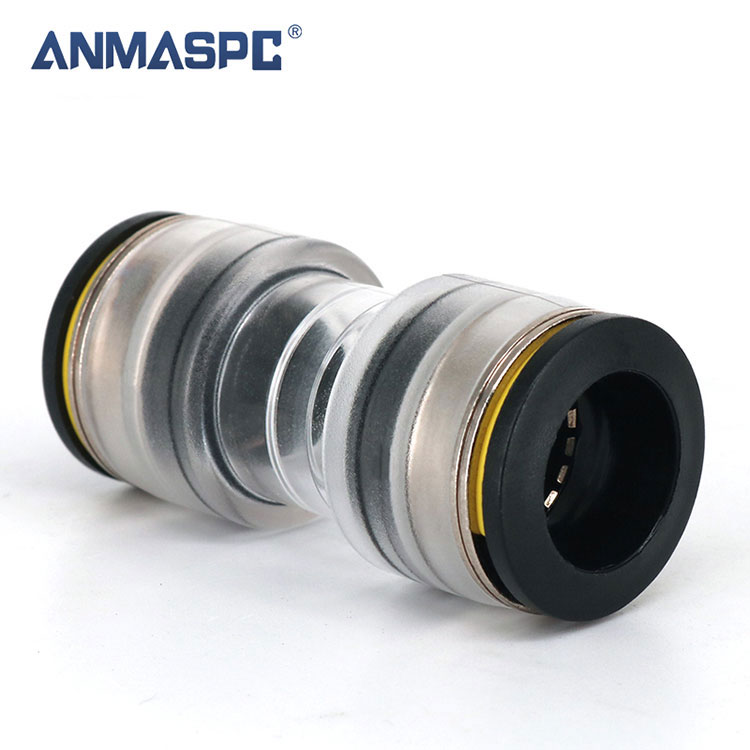

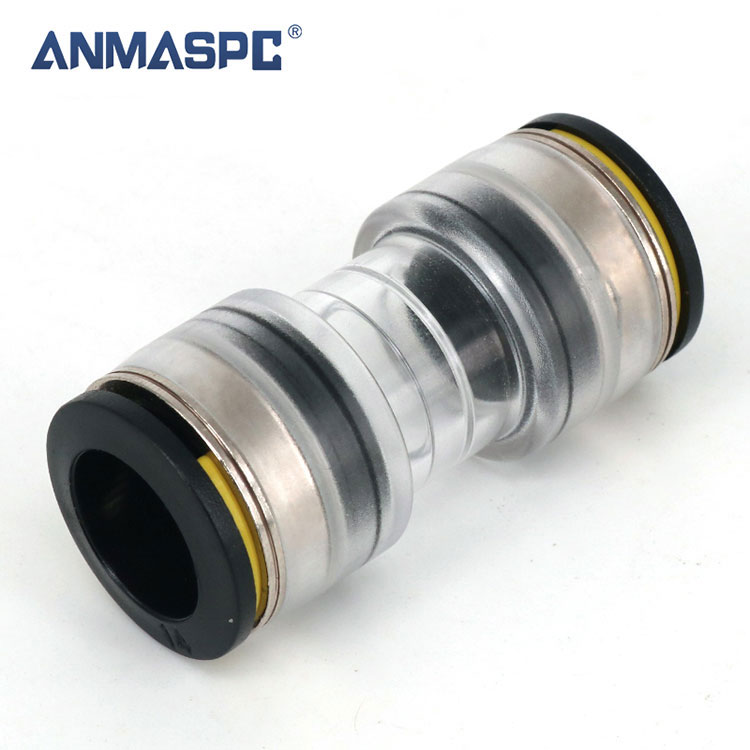

کانکتورهای Microduct Straight که عملکرد خوب را تضمین می کنند. بدنه شفاف اجازه می دهد تا موقعیت میکرو مجرای داخل را تأیید کند. گیره های ایمنی، مشهود از دستکاری، از قبل نصب شده اند. تست شده و مطابق با EN 50411-2-8 است.
① گیره های ایمنی گنجانده شده است
② فناوری Push-fit
③ فشار کاری: حداکثر 25 میله
![]() |
![]() |
اجزاء | ||
1 | کولت | POM | ||
2 | گیره قفل | POM | ||
3 | کارتریج | POM | ||
4 | قفل پنجه | SUS301/304 | ||
5 | حلقه پشتیبانی | POM | ||
6 | حلقه مهر و موم | TEP | ||
7 | بدن | PC2807 | ||
لوله مناسب | ||||
مواد لوله | HDPE، PE. نایلون. پلی اورتان | |||
قطر بیرونی لوله | Φ3، Φ4، Φ5، Φ6، Φ7، Φ8، Φ10، Φ12، Φ16، Φ18، Φ20 | |||
پارامتر فنی |
||||
کار با مایعات | هوا | |||
تنگی | 0.15~0.8MPa بدون نشتی | |||
تست کشش | 400 نیوتن | |||
فشار اثبات | 2.5 مگا پاسکال | |||
محدوده فشار عملیاتی | 0~1.6MPa | |||
دمای محیط و دمای سیال | -40 تا 60 درجه سانتیگراد | |||
دمای نصب | -10℃/+50℃ | |||
دمای دمیدن توصیه شده | -15℃/+35℃ | |||
درجه محافظت | IP68 | |||
درجه مقاوم در برابر اشعه ماوراء بنفش | F1 | |||
نیروی وارد کردن | حداکثر 50 نیوتن (5 کیلوگرم) | |||
طول عمر: | 25 سال | |||
استانداردها: | EN 50411-2-8 |
کد ANMASPC | OD/ID لوله | OD/ID لوله | سوراخ مخروطی |
TPU3/2.1 | 3/2.1 | 3/2.1 | 2.1 |
TPU4/2.5 | 4/2.5 | 4/2.5 | 2.5 |
TPU4/2.8 | 4/2.8 | 4/2.8 | 2.8 |
TPU5/2.1 | 5/2.1 | 5/2.1 | 2.1 |
TPU5/3.5 | 5/3.5 | 5/3.5 | 3.5 |
TPU6/4 | 6/4 | 6/4 | 4 |
TPU7/3.5 | 7/3.5 | 7/3.5 | 3.5 |
TPU7/4 | 7/4 | 7/4 | 4 |
TPU7/5.5 | 7/5.5 | 7/5.5 | 5.5 |
TPU8/3.5 | 8/3.5 | 8/3.5 | 3.5 |
TPU8/6 | 8/6 | 8/6 | 6 |
TPU10/6 | 10/6 | 10/6 | 6 |
TPU10/8 | 10/8 | 10/8 | 8 |
TPU12/8 | 12/8 | 12/8 | 8 |
TPU12/10 | 12/10 | 12/10 | 10 |
TPU14/10 | 14/10 | 14/10 | 10 |
TPU14/12 | 14/12 | 14/12 | 12 |
TPU16/12 | 16/12 | 16/12 | 12 |
TPU16/13 | 16/13 | 16/13 | 13 |
TPU16/14 | 16/14 | 16/14 | 14 |
TPU18/15 | 18/15 | 18/15 | 15 |
TPU20/14 | 20/14 | 20/14 | 14 |
TPU20/15 | 20/15 | 20/15 | 15 |
TPU20/16 | 20/16 | 20/16 | 16 |
کد ANMASPC | A | B | C | D | E | F |
TPU3 | 28.8 | 5.5 | 8 | 8.3 | 3.2 | 2.1 |
TPU5 | 36.5 | 8 | 10.7 | 11.6 | 5.2 | 2-3.5 |
TPU7 | 38.8 | 10.9 | 13.4 | 14.7 | 7.3 | 3.5-4-5.5 |
TPU9 | 38.8 | 11 | 13.4 | 14.7 | 6.3 | 3.5-6 |
TPU10 | 43 | 12.9 | 15.6 | 16.5 | 10.3 | 6-8 |
TPU12 | 47 | 14.7 | 17.5 | 19.1 | 12.4 | 8-10 |
TPU14 | 49.8 | 16.9 | 20 | 21.1 | 14.5 | 10-12 |
TPU16 | 55.2 | 19 | 23 | 23.7 | 16.5 | 12-14 |
TPU18 | 69 | 22.5 | 27.5 | 29 | 18.5 | 14 |
TPU20 | 83.4 | 25.5 | 32.1 | 33.5 | 20.6 | 14-16-18 |
