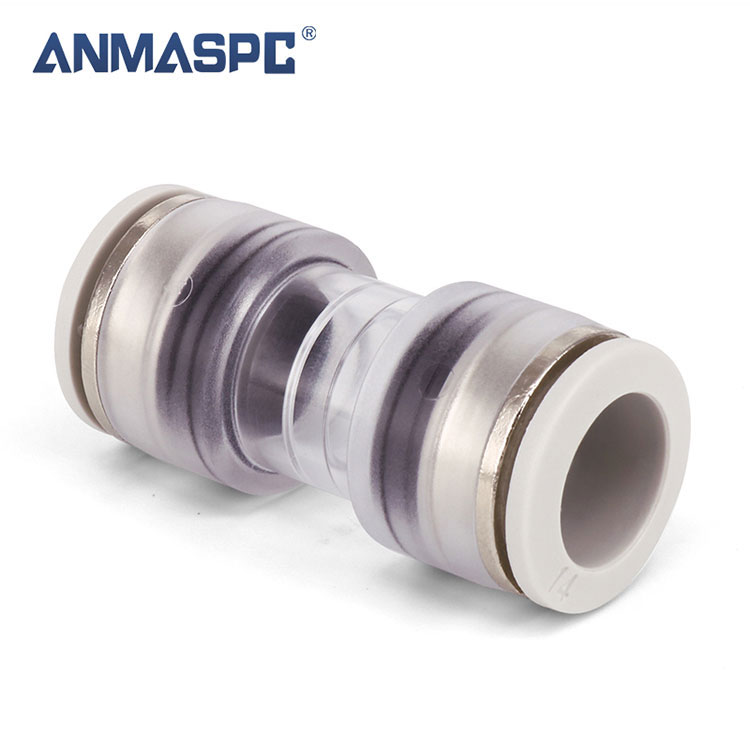

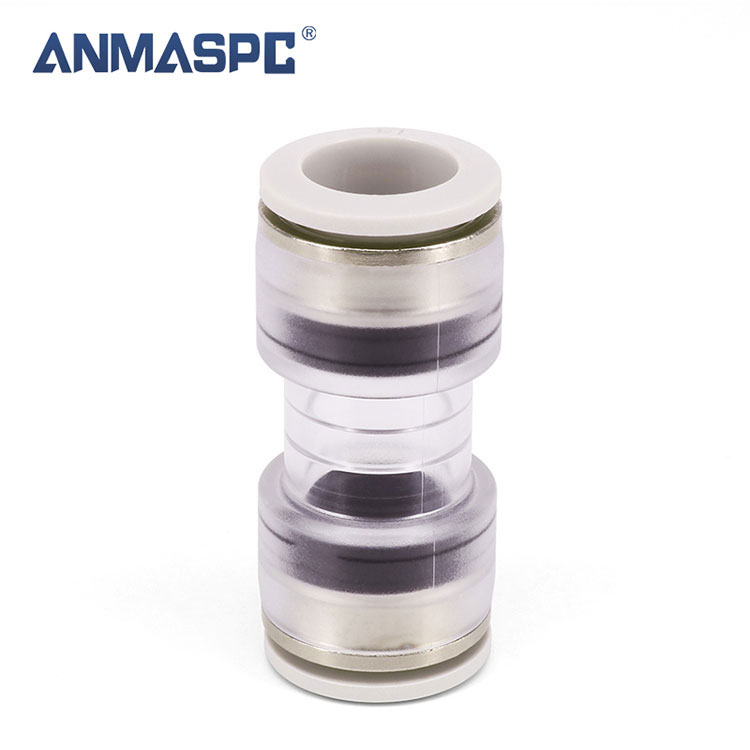

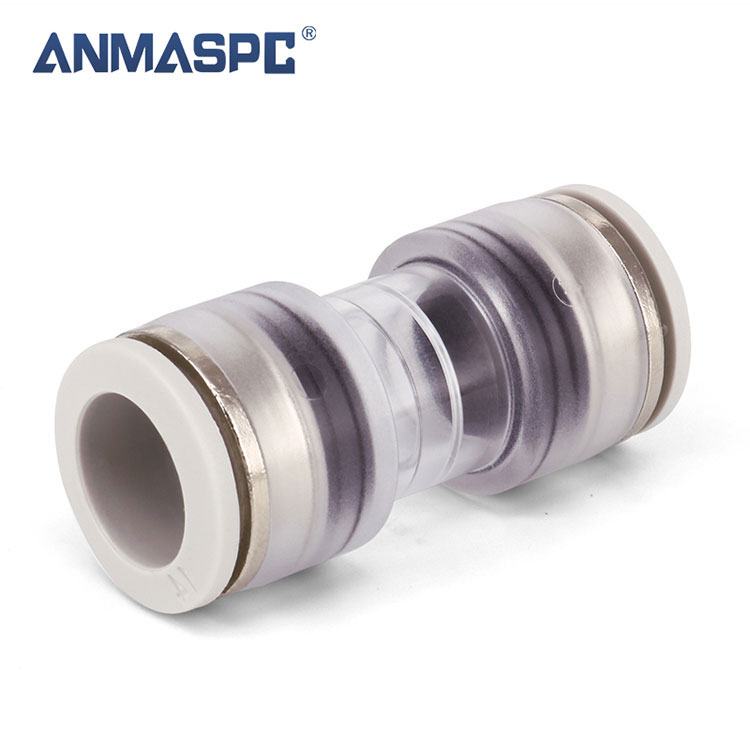

کانکتورهای Microduct Straight که عملکرد خوب را تضمین می کنند. بدنه شفاف اجازه می دهد تا موقعیت میکرو مجرای داخل را تأیید کند. گیره های ایمنی، مشهود از دستکاری، از قبل نصب شده اند. تست شده و مطابق با EN 50411-2-8 است.
① گیره های ایمنی گنجانده شده است
② فناوری Push-fit
③ فشار کاری: حداکثر 25 میله
![]() |
![]() |
اجزاء | ||
1 | کولت | POM | ||
2 | گیره قفل | POM | ||
3 | کارتریج | POM | ||
4 | قفل پنجه | SUS301/304 | ||
5 | حلقه پشتیبانی | POM | ||
6 | حلقه مهر و موم | TEP | ||
7 | بدن | PC2807 | ||
لوله مناسب | ||||
مواد لوله | HDPE، PE، نایلون، پلی اورتان | |||
قطر بیرونی لوله | Φ3، Φ4، Φ5، Φ6، Φ7، Φ8، Φ10، Φ12، Φ16، Φ18، Φ20 |
کد ANMASPC | OD/ID لوله | OD/ID لوله | سوراخ مخروطی |
TPU3/2.1 | 3/2.1 | 3/2.1 | 2.1 |
TPU4/2.5 | 4/2.5 | 4/2.5 | 2.5 |
TPU4/2.8 | 4/2.8 | 4/2.8 | 2.8 |
TPU5/2.1 | 5/2.1 | 5/2.1 | 2.1 |
TPU5/3.5 | 5/3.5 | 5/3.5 | 3.5 |
TPU6/4 | 6/4 | 6/4 | 4 |
TPU7/3.5 | 7/3.5 | 7/3.5 | 3.5 |
TPU7/4 | 7/4 | 7/4 | 4 |
TPU7/5.5 | 7/5.5 | 7/5.5 | 5.5 |
TPU8/3.5 | 8/3.5 | 8/3.5 | 3.5 |
TPU8/6 | 8/6 | 8/6 | 6 |
TPU10/6 | 10/6 | 10/6 | 6 |
TPU10/8 | 10/8 | 10/8 | 8 |
TPU12/8 | 12/8 | 12/8 | 8 |
TPU12/10 | 12/10 | 12/10 | 10 |
TPU14/10 | 14/10 | 14/10 | 10 |
TPU14/12 | 14/12 | 14/12 | 12 |
TPU16/12 | 16/12 | 16/12 | 12 |
TPU16/13 | 16/13 | 16/13 | 13 |
TPU16/14 | 16/14 | 16/14 | 14 |
TPU18/15 | 18/15 | 18/15 | 15 |
TPU20/14 | 20/14 | 20/14 | 14 |
TPU20/15 | 20/15 | 20/15 | 15 |
TPU20/16 | 20/16 | 20/16 | 16 |
کد ANMASPC | A | B | C | D | E | F |
TPU3 | 28.8 | 5.5 | 8 | 8.3 | 3.2 | 2.1 |
TPU5 | 36.5 | 8 | 10.7 | 11.6 | 5.2 | 2-3.5 |
TPU7 | 38.8 | 10.9 | 13.4 | 14.7 | 7.3 | 3.5-4-5.5 |
TPU9 | 38.8 | 11 | 13.4 | 14.7 | 6.3 | 3.5-6 |
TPU10 | 43 | 12.9 | 15.6 | 16.5 | 10.3 | 6-8 |
TPU12 | 47 | 14.7 | 17.5 | 19.1 | 12.4 | 8-10 |
TPU14 | 49.8 | 16.9 | 20 | 21.1 | 14.5 | 10-12 |
TPU16 | 55.2 | 19 | 23 | 23.7 | 16.5 | 12-14 |
TPU18 | 69 | 22.5 | 27.5 | 29 | 18.5 | 14 |
TPU20 | 83.4 | 25.5 | 32.1 | 33.5 | 20.6 | 14-16-18 |
