صفحه اصلی > محصولات > اتصالات میکرو کانالی > کانکتور مستقیم میکرو کانال > اتصالات مستقیم Microduct مدفون مستقیم
توضیحات محصول

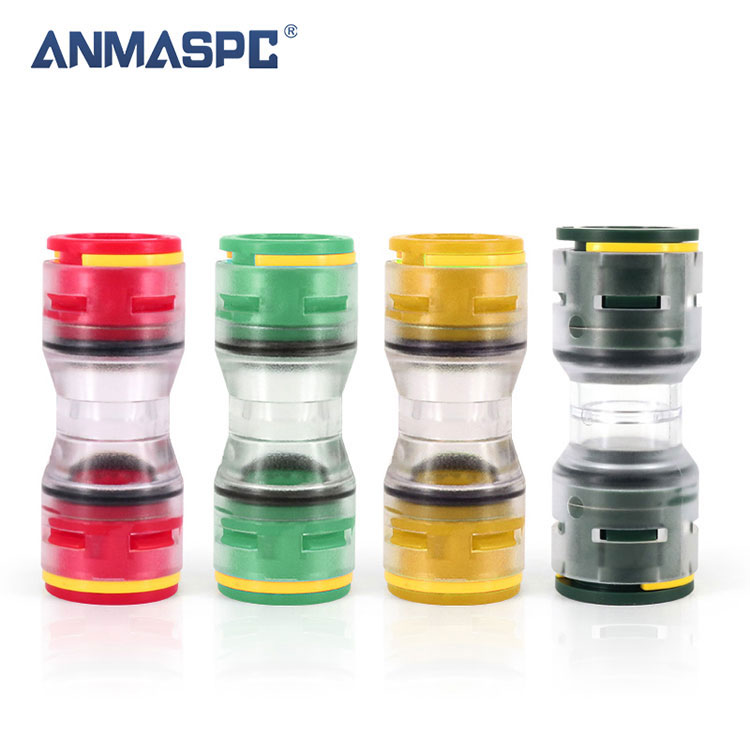

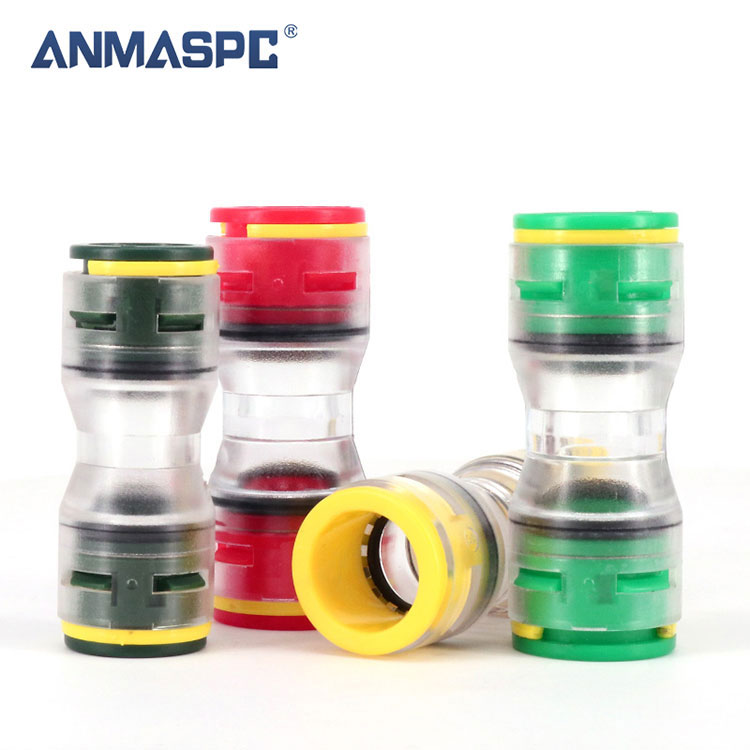

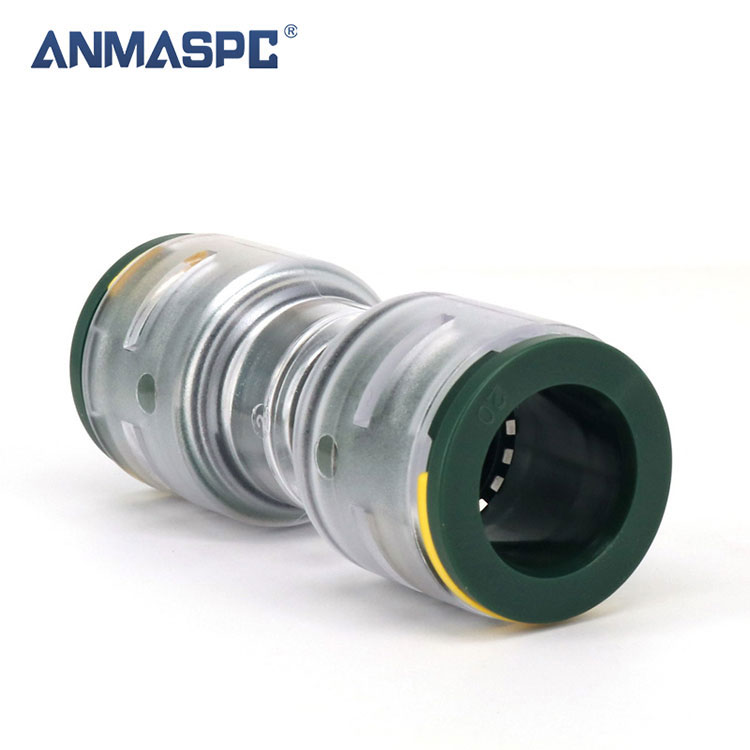

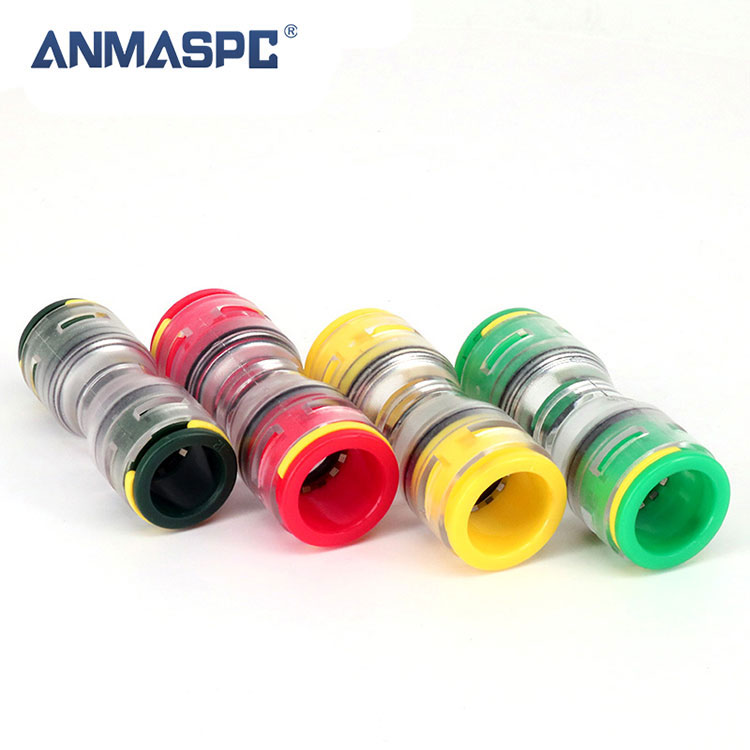

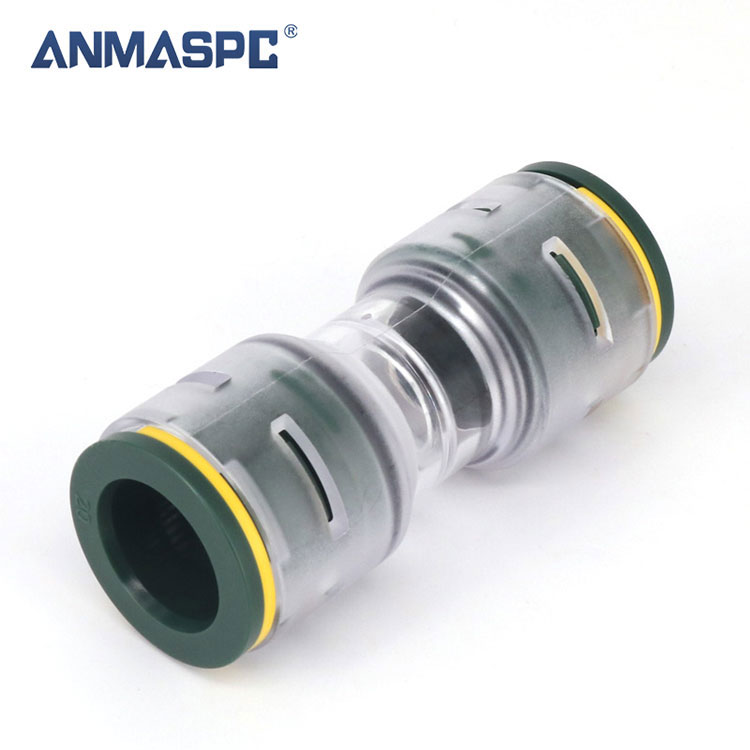

اتصال مستقیم MicroDuct مدفون برای محلول دمیدن هوا فیبر نوری
کانکتورهای Microduct Straight که عملکرد خوب را تضمین می کنند. بدنه شفاف اجازه می دهد تا موقعیت میکرو مجرای داخل را تأیید کند. گیره های ایمنی، مشهود از دستکاری، از قبل نصب شده اند. تست شده و مطابق با EN 50411-2-8 است.
ویژگی های اصلی:
① گیره های ایمنی گنجانده شده است
② فناوری Push-fit
③ فشار کاری: حداکثر 25 میله
شرح
|
|
اجزاء | ||||
| 1 | کولت | POM | ||||
| 2 | گیره قفل | POM | ||||
| 3 | کارتریج | آلیاژ روی | ||||
| 4 | قفل پنجه | SUS301/304 | ||||
| 5 | حلقه پشتیبانی | POM | ||||
| 6 | حلقه مهر و موم | TEP | ||||
| 7 | بدن | PC2807 | ||||
| لوله مناسب | ||||||
| مواد لوله | HDPE.PE.نایلون.پلی اورتان | |||||
| قطر بیرونی لوله | Φ3، Φ4، Φ5، Φ6، Φ7، Φ8، Φ10، Φ12، Φ14، Φ16 | |||||
| پارامتر فنی | ||||||
| کار با مایعات | هوا | |||||
| تنگی | 0.15~0.8MPa بدون نشتی | |||||
| Pull fest | 400 نیوتن | |||||
| فشار اثبات | 2.5 مگا پاسکال | |||||
| محدوده فشار عملیاتی | 0~1.6MPa | |||||
| دمای محیط و دمای سیال | -40 تا 60 درجه سانتیگراد | |||||
| دمای نصب | -10℃C/+50℃ | |||||
| دمای دمیدن توصیه شده | -15℃/+35℃ | |||||
| درجه محافظت | IP68 | |||||
| درجه مقاوم در برابر اشعه ماوراء بنفش | F1 | |||||
| نیروی وارد کردن | حداکثر 50 نیوتن (5 کیلوگرم) | |||||
| طول عمر: | 25 سال | |||||
| استانداردها: | EN 50411-2-8 | |||||
مشخصات و ابعاد
| کد ANMASPC | OD/ID لوله | OD/ID لوله | هول مخروطیe |
| FPU3/2.1 | 3/2.1 | 3/2.1 | 2.1 |
| FPU4/2.5 | 4/2.5 | 4/2.5 | 2.5 |
| FPU4/2.8 | 4/2.8 | 4/2.8 | 2.8 |
| FPU5/2.1 | 5/2.1 | 5/2.1 | 2.1 |
| FPU5/3.5 | 5/3.5 | 5/3.5 | 3.5 |
| FPU6/4 | 6/4 | 6/4 | 4 |
| FPU7/3.5 | 7/3.5 | 7/3.5 | 3.5 |
| FPU7/4 | 7/4 | 7/4 | 4 |
| FPU7/5.5 | 7/5.5 | 7/5.5 | 5.5 |
| FPU8/3.5 | 8/3.5 | 8/3.5 | 3.5 |
| FPU8/6 | 8/6 | 8/6 | 6 |
| FPU10/6 | 10/6 | 10/6 | 6 |
| FPU10/8 | 10/8 | 10/8 | 8 |
| FPU12/8 | 12/8 | 12/8 | 8 |
| FPU12/10 | 12/10 | 12/10 | 10 |
| FPU14/10 | 14/10 | 14/10 | 10 |
| FPU14/12 | 14/12 | 14/12 | 12 |
| FPU16/12 | 16/12 | 16/12 | 12 |
| FPU16/13 | 16/13 | 16/13 | 13 |
| FPU16/14 | 16/14 | 16/14 | 14 |
ابعاد کلی
|
||||||
| مدل | A | B | C | D | E | F |
| FPU03 | 31.9 | 6.9 | 10 | 11.1 | 3.2 | 2.1 |
| FPU04 | 31.9 | 6.9 | 10 | 11.1 | 4.2 | 2.8/2.5 |
| FPU05 | 35.4 | 8.9 | 12 | 12.8 | 5.2 | 3.5/2.1 |
| FPU06 | 35.4 | 8.9 | 12 | 12.8 | 6.2 | 4.0 |
| FPU07 | 41.0 | 11.5 | 14.1 | 15.4 | 7.2 | 5.5/4/3.5 |
| FPU08 | 41.0 | 11.5 | 14.1 | 15.4 | 8.2 | 6/3.5 |
| FPU10 | 42.0 | 14.0 | 17.5 | 18.3 | 10.2 | 08/06 |
| FPU12 | 49.5 | 15.8 | 19.2 | 20.7 | 12.2 | 10/08 |
| FPU14 | 50.5 | 18.0 | 22.2 | 23 | 14.3 | 12/10 |
| FPU16 | 55.0 | 20.0 | 24.7 | 25.1 | 16.2 | 14/13/12 |
