صفحه اصلی > محصولات > اتصالات میکرو کانالی > کانکتور کاهش دهنده میکرو کانال > کوپلر اتصال ریز کانال کاهنده آلیاژ روی
توضیحات محصول

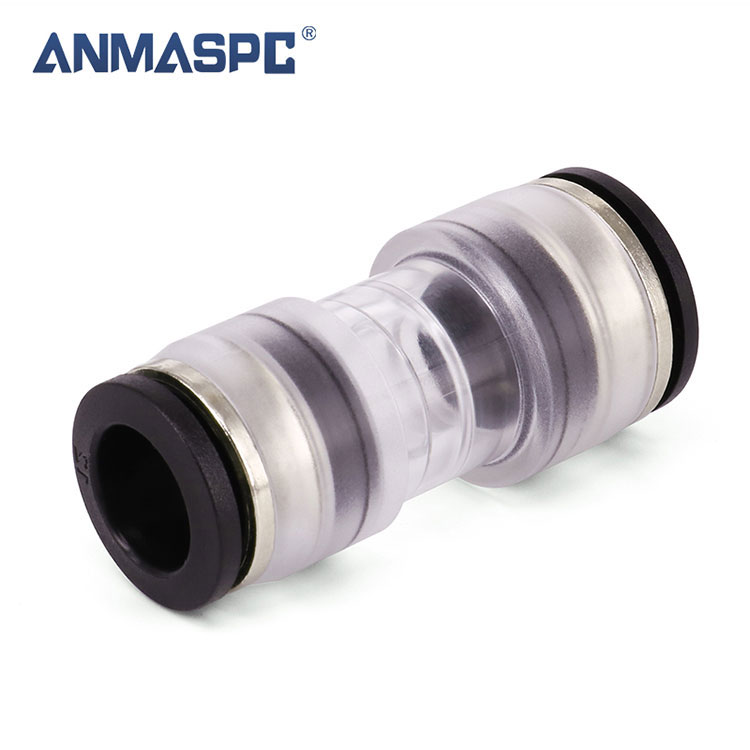

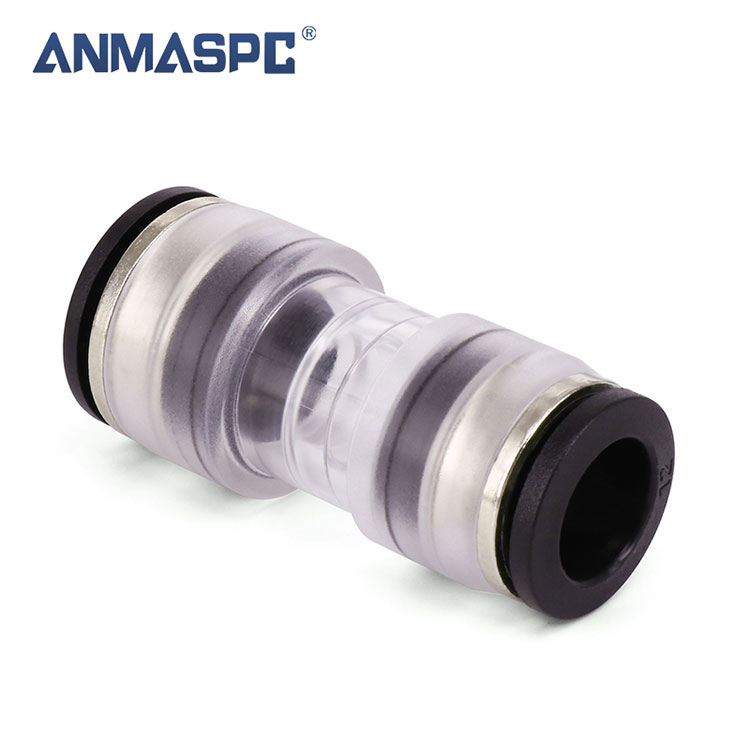

بدنه شفاف کانکتور کانکتور ریز کانال کاهنده آلیاژ روی شفاف
کانکتورهای کاهش دهنده امکان اتصال بین دو میکرو کانال با قطر خارجی متفاوت را فراهم می کند. به طور معمول این مورد مربوط به نقطه انتقال از DB به میکرو مجرای DI است که وارد خانه می شود. اگر اندازه صحیح خود را در بین فلزات بدون فلز یا تقویت شده پیدا نکردید، یکی از این موارد را انتخاب کنید.
ویژگی های اصلی:
① گیره های ایمنی گنجانده شده است
② فناوری Push-fit
③ فشار کاری: حداکثر 25 میله
شرح
|
|
اجزاء | |||
| 1 | کولت | POM | |||
| 2 | گیره قفل | POM | |||
| 3 | کارتریج | آلیاژ روی | |||
| 4 | قفل پنجه | SUS301/304 | |||
| 5 | حلقه پشتیبانی | POM | |||
| 6 | حلقه مهر و موم | TEP | |||
| 7 | بدن | PC2807 | |||
| لوله مناسب | |||||
| لوله مواد | HDPE، PE، نایلون. پلی اورتان | ||||
| قطر بیرونی لوله | Φ3، Φ4، Φ5، Φ6، Φ7، Φ8، Φ10، Φ12، Φ14، Φ16 | ||||
| پارامتر فنی | |||||
| کار با مایعات | هوا | ||||
| تنگی | 0.15~0.8MPa بدون نشتی | ||||
| تست کشش | 400 نیوتن | ||||
| فشار اثبات | 2.5 مگا پاسکال | ||||
| محدوده فشار عملیاتی | 0~1.6MPa | ||||
| دمای محیط و دمای سیال | -40 تا 60 درجه سانتیگراد | ||||
| دمای نصب | -10℃/+50℃ | ||||
| دمای دمیدن توصیه شده | -15℃/+35℃ | ||||
| درجه محافظت | IP68 | ||||
| درجه مقاوم در برابر اشعه ماوراء بنفش | F1 | ||||
| نیروی وارد کردن | حداکثر 50 نیوتن (5 کیلوگرم) | ||||
| طول عمر: | 25 سال | ||||
| استانداردها: | EN 50411-2-8 | ||||
جدول مقالات
| کد ANMASPC | OD/ID لوله | OD/ID لوله | سوراخ مخروطی |
| TPG5-3/2.1 | 5/3.5 | 3/2.1 | 3.5> 2.1 |
| TPG5-4/2.8 | 5/3.5 | 4/2.8 | 3.5> 2.8 |
| TPG7-3/2.1 | 7/5.5 | 3/2.1 | 5.5> 2.1 |
| TPG7-4/2.8 | 7/5.5 | 4/2.8 | 5.5> 2.8 |
| TPG7-5/3.5 | 7/5.5 | 5/3.5 | 5.5> 3.5 |
| TPG8-3/2.1 | 8/6 | 3/2.1 | 6> 2.1 |
| TPG8-5/3.5 | 8/6 | 5/3.5 | 6> 3.5 |
| TPG8-7/5.5 | 8/6 | 7/5.5 | 6> 5.5 |
| TPG10-5/3.5 | 10/8 | 5/3.5 | 8> 3.5 |
| TPG10-7/5.5 | 10/8 | 7/5.5 | 8> 5.5 |
| TPG10-8/6 | 10/8 | 8/6 | 8> 6 |
| TPG12-7/5.5 | 12/10 | 7/5.5 | 10> 5.5 |
| TPG12-8/6 | 12/10 | 8/6 | 10>6 |
| TPG12-10/8 | 12/10 | 10/8 | 10> 8 |
| TPG14-10/8 | 14/12 | 10/8 | 12> 8 |
| TPG14-12/10 | 14/12 | 12/10 | 12>10 |
| TPG16-10/8 | 16/13 | 10/8 | 13> 8 |
| TPG16-12/10 | 16/13 | 12/10 | 13>10 |
ابعاد کلی
| مدل | A | B | C | D | EC | ED | EA | EB | F |
| TPG5-3 | 33.6 | 6.1 | 10.0 | 11.1 | 12.0 | 12.8 | 3.2 | 5.2 | 2.3 |
| TPG7-3 | 36.4 | 6.1 | 10.0 | 11.1 | 4.1 | 154.0 | 3.2 | 72 | 2.3 |
| TPG8-3 | 36.4 | 6.1 | 10.0 | 11.1 | 14.1 | 15.4 | 3.2 | 8.2 | 2.3 |
| TPG7-5 | 38.2 | 7.6 | 12.0 | 12.8 | 14.1 | 15.4 | 5.3 | 72 | 3.7 |
| TPG8-5 | 38.2 | 7.6 | 12.0 | 12.8 | 14.1 | 15.4 | 5.3 | 8.2 | 3.7 |
| TPG10-7 | 41.5 | 9.0 | 14.1 | 15.4 | 17.5 | 18.3 | 7.3 | 10.3 | 5.7 |
| TPG10-8 | 41.5 | 9.5 | 14.1 | 15.4 | 17.5 | 18.3 | 8.2 | 10.3 | 6.3 |
| TPG12-8 | 45.3 | 9.5 | 19.2 | 15.4 | 19.2 | 20.7 | 8.2 | 12.3 | 6.3 |
| TPG12-10 | 47.3 | 15.8 | 17.5 | 18.7 | 19.2 | 20.7 | 10.3 | 12.3 | 8.3 |
| TPG14-10 | 50.3 | 14.0 | 17.5 | 18.4 | 22.2 | 23.0 | 10.3 | 14.3 | 8.3 |
| TPG14-12 | 50.6 | 18.0 | 19.2 | 20.7 | 22.2 | 23.0 | 12.3 | 14.3 | 10.3 |
| TPG16-10 | 48.5 | 14.0 | 17.5 | 18.7 | 24.7 | 25.1 | 10.3 | 16.2 | 8.3 |
| TPG16-12 | 52.3 | 18.0 | 19.2 | 20.7 | 24.7 | 25.1 | 12.3 | 16.2 | 10.3 |
