صفحه اصلی > محصولات > اتصالات میکرو کانالی > کانکتور کاهش دهنده میکرو کانال > کانکتورهای میکرومجرای کاهش دهنده HDPE
توضیحات محصول

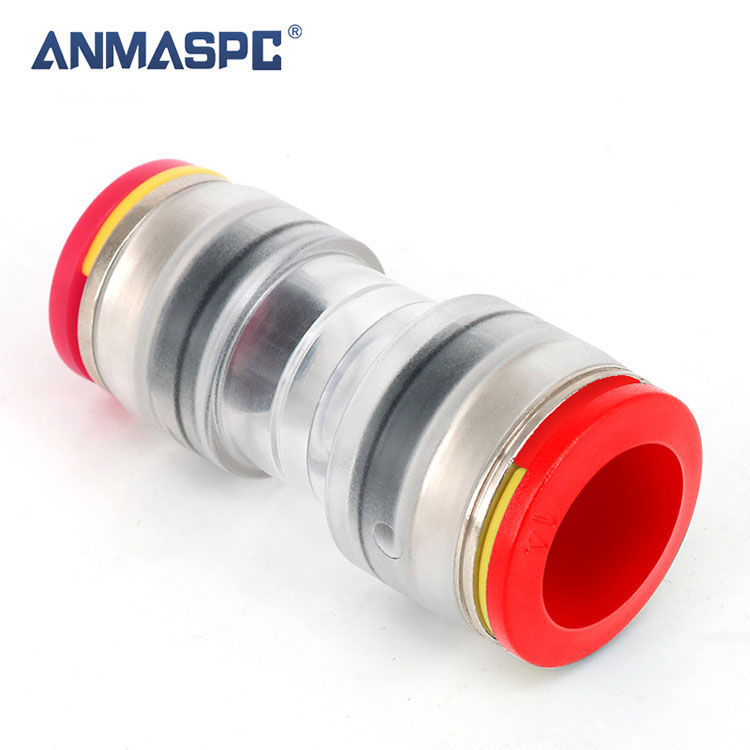

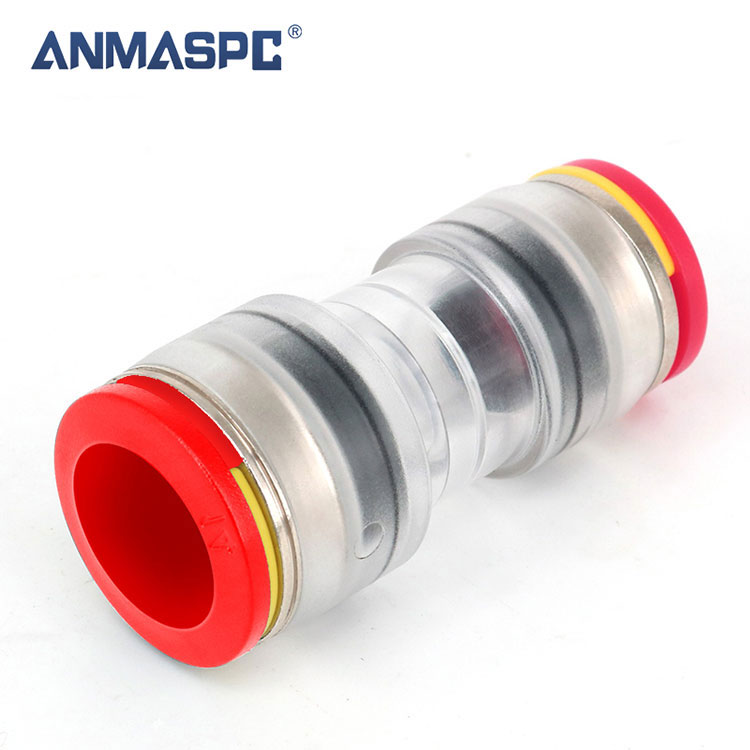

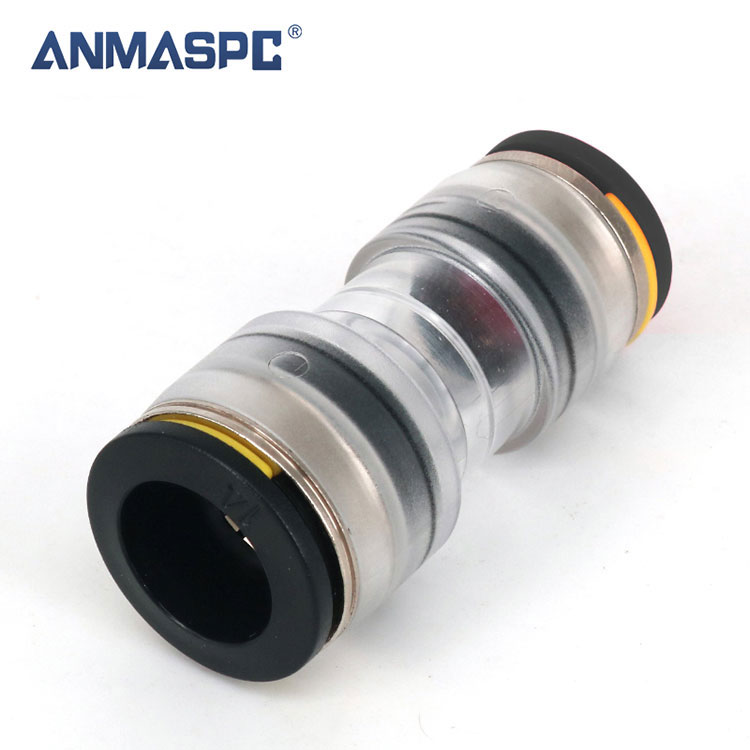

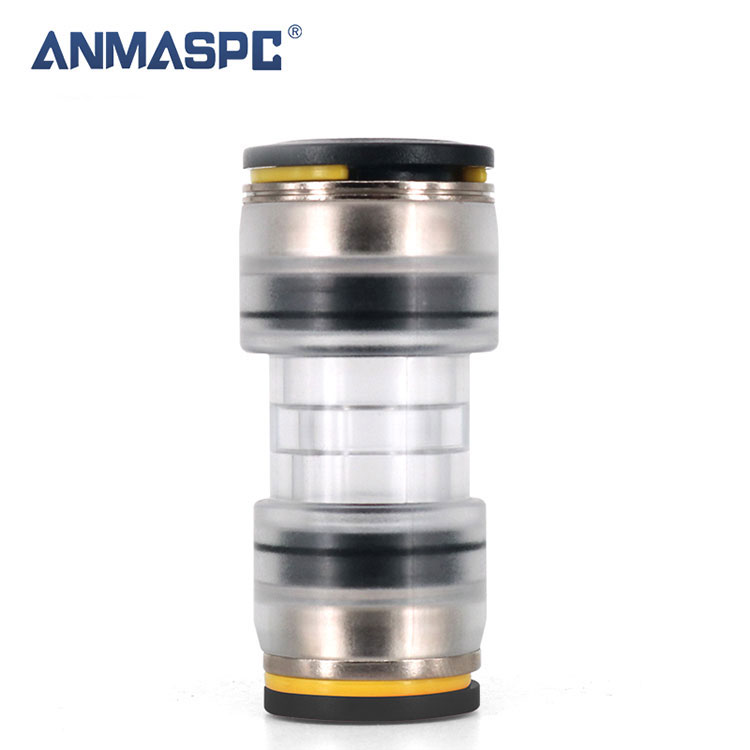

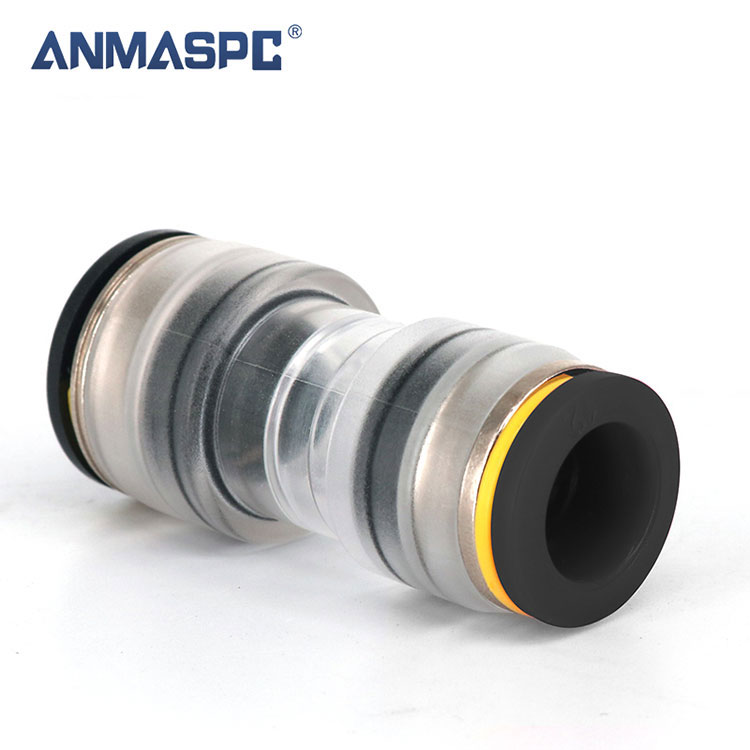

فیبر نوری HDPE فیبر نوری فشار فیت کاهنده کانکتور میکرو کانال
کانکتورهای کاهش دهنده امکان اتصال بین دو میکرو کانال با قطر خارجی متفاوت را فراهم می کند. به طور معمول این موردی است که از نقطه انتقال از DB به میکرو مجرای DI وارد خانه می شود. اگر اندازه صحیح خود را در بین فلزات بدون فلز یا تقویت شده پیدا نکردید، یکی از این موارد را انتخاب کنید.
ویژگی های اصلی:
① گیره های ایمنی گنجانده شده است
② فناوری Push-fit
③ فشار کاری: حداکثر 25 میله
شرح
|
|
اجزاء | |||
| 1 | کولت | POM | |||
| 2 | گیره قفل | POM | |||
| 3 | کارتریج | آلیاژ روی | |||
| 4 | قفل پنجه | SUS301/304 | |||
| 5 | حلقه پشتیبانی | POM | |||
| 6 | حلقه مهر و موم | TEP | |||
| 7 | بدن | PC2807 | |||
| لوله مناسب | |||||
| لوله مواد | HDPE، PE، نایلون. پلی اورتان | ||||
| قطر بیرونی لوله | Φ3، Φ4، Φ5، Φ6، Φ7، Φ8، Φ10، Φ12، Φ14، Φ16 | ||||
| پارامتر فنی | |||||
| کار با مایعات | هوا | ||||
| تنگی | 0.15~0.8MPa بدون نشتی | ||||
| تست کشش | 400 نیوتن | ||||
| فشار اثبات | 2.5 مگا پاسکال | ||||
| محدوده فشار عملیاتی | 0~1.6MPa | ||||
| دمای محیط و دمای سیال | -40 تا 60 درجه سانتیگراد | ||||
| دمای نصب | -10℃/+50℃ | ||||
| دمای دمیدن توصیه شده | -15℃/+35℃ | ||||
| درجه محافظت | IP68 | ||||
| درجه مقاوم در برابر اشعه ماوراء بنفش | F1 | ||||
| نیروی وارد کردن | حداکثر 50 نیوتن (5 کیلوگرم) | ||||
| طول عمر: | 25 سال | ||||
| استانداردها: | EN 50411-2-8 | ||||
جدول مقالات
| کد ANMASPC | OD/ID لوله | OD/ID لوله | سوراخ مخروطی |
| TPG5-3/2.1 | 5/3.5 | 3/2.1 | 3.5> 2.1 |
| TPG5-4/2.8 | 5/3.5 | 4/2.8 | 3.5> 2.8 |
| TPG7-3/2.1 | 7/5.5 | 3/2.1 | 5.5> 2.1 |
| TPG7-4/2.8 | 7/5.5 | 4/2.8 | 5.5> 2.8 |
| TPG7-5/3.5 | 7/5.5 | 5/3.5 | 5.5> 3.5 |
| TPG8-3/2.1 | 8/6 | 3/2.1 | 6> 2.1 |
| TPG8-5/3.5 | 8/6 | 5/3.5 | 6> 3.5 |
| TPG8-7/5.5 | 8/6 | 7/5.5 | 6> 5.5 |
| TPG10-5/3.5 | 10/8 | 5/3.5 | 8> 3.5 |
| TPG10-7/5.5 | 10/8 | 7/5.5 | 8> 5.5 |
| TPG10-8/6 | 10/8 | 8/6 | 8> 6 |
| TPG12-7/5.5 | 12/10 | 7/5.5 | 10> 5.5 |
| TPG12-8/6 | 12/10 | 8/6 | 10>6 |
| TPG12-10/8 | 12/10 | 10/8 | 10> 8 |
| TPG14-10/8 | 14/12 | 10/8 | 12> 8 |
| TPG14-12/10 | 14/12 | 12/10 | 12>10 |
| TPG16-10/8 | 16/13 | 10/8 | 13> 8 |
| TPG16-12/10 | 16/13 | 12/10 | 13>10 |
ابعاد کلی
| مدل | A | B | C | D | EC | ED | EA | EB | F |
| TPG5-3 | 33.6 | 6.1 | 10.0 | 11.1 | 12.0 | 12.8 | 3.2 | 5.2 | 2.3 |
| TPG7-3 | 36.4 | 6.1 | 10.0 | 11.1 | 4.1 | 154.0 | 3.2 | 72 | 2.3 |
| TPG8-3 | 36.4 | 6.1 | 10.0 | 11.1 | 14.1 | 15.4 | 3.2 | 8.2 | 2.3 |
| TPG7-5 | 38.2 | 7.6 | 12.0 | 12.8 | 14.1 | 15.4 | 5.3 | 72 | 3.7 |
| TPG8-5 | 38.2 | 7.6 | 12.0 | 12.8 | 14.1 | 15.4 | 5.3 | 8.2 | 3.7 |
| TPG10-7 | 41.5 | 9.0 | 14.1 | 15.4 | 17.5 | 18.3 | 7.3 | 10.3 | 5.7 |
| TPG10-8 | 41.5 | 9.5 | 14.1 | 15.4 | 17.5 | 18.3 | 8.2 | 10.3 | 6.3 |
| TPG12-8 | 45.3 | 9.5 | 19.2 | 15.4 | 19.2 | 20.7 | 8.2 | 12.3 | 6.3 |
| TPG12-10 | 47.3 | 15.8 | 17.5 | 18.7 | 19.2 | 20.7 | 10.3 | 12.3 | 8.3 |
| TPG14-10 | 50.3 | 14.0 | 17.5 | 18.4 | 22.2 | 23.0 | 10.3 | 14.3 | 8.3 |
| TPG14-12 | 50.6 | 18.0 | 19.2 | 20.7 | 22.2 | 23.0 | 12.3 | 14.3 | 10.3 |
| TPG16-10 | 48.5 | 14.0 | 17.5 | 18.7 | 24.7 | 25.1 | 10.3 | 16.2 | 8.3 |
| TPG16-12 | 52.3 | 18.0 | 19.2 | 20.7 | 24.7 | 25.1 | 12.3 | 16.2 | 10.3 |
