اتصالات بلوک گاز HDPE با گیره

ارسال استعلام

توضیحات محصول

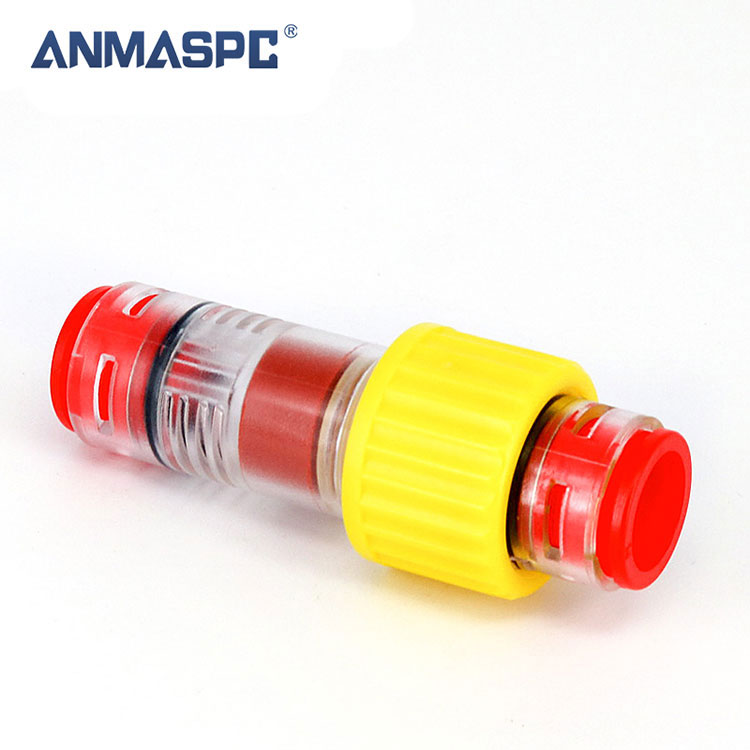

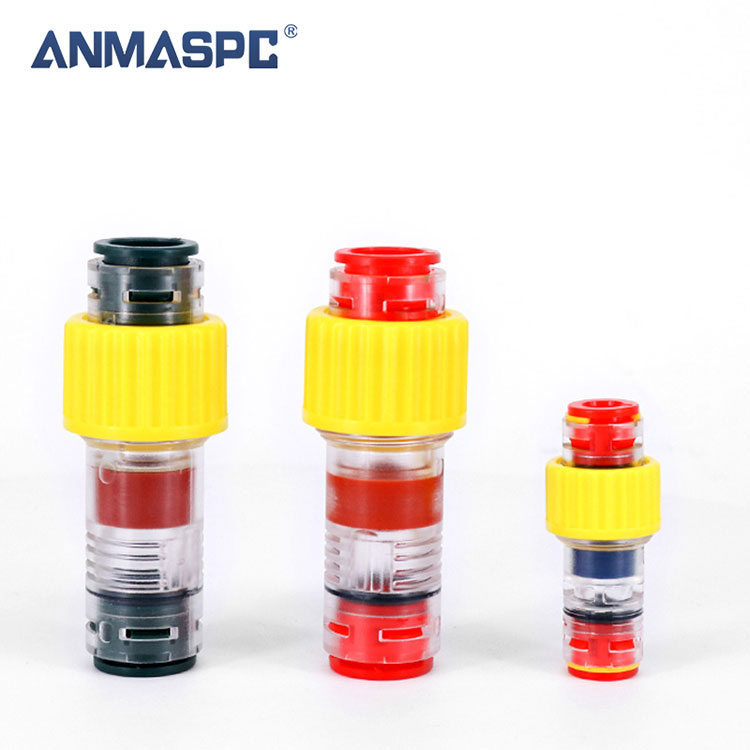

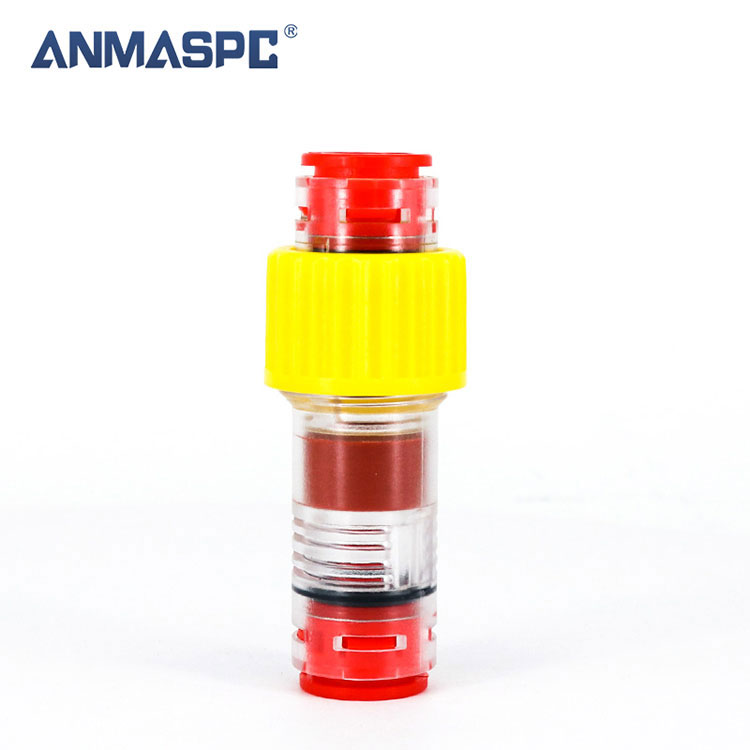

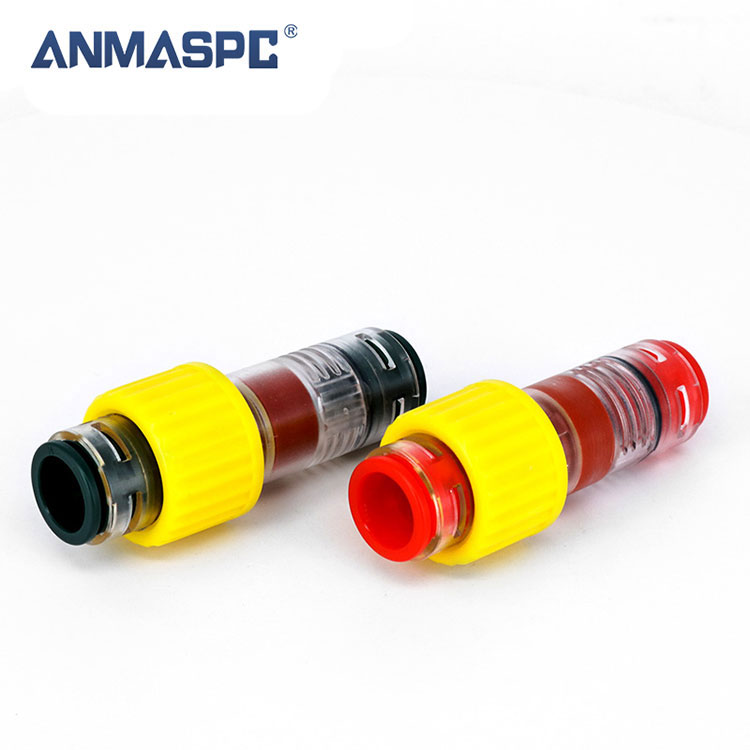

اتصالات بلوک گاز HDPE با گیره

کانکتور میکرو مجرای اتصال گاز محکم در اطراف کابل داخل. هنگامی که باز می شود، کابل می تواند از طریق این کانکتور دمیده شود و سپس با چرخش حلقه مهر و موم شود. آنها به طور ایمن در فشار دمیدن 10 بار کار می کنند و از حفره داخلی میکرو مجرای شما در برابر نفوذ ذرات محافظت می کنند. باید همیشه در نقاط انتقال به ساختمان ها، ODF ها و غیره نصب شوند، جایی که وجود آب یا گاز مهم است. خطر دو گیره قفل را می توان به طور جداگانه سفارش داد تا از آزاد شدن میکرو مجراها جلوگیری شود.

ویژگی های اصلی:.

① برای طیف گسترده ای از اندازه های میکرو مجرای OD 4-16 موجود است

② سیستم فشاری مناسب

③ بدنه شفاف

④ جنس بدنه: پلی کربنات

⑤ آب بندی: تا 0.3 میله

⑥ بسته بندی: کیسه

شرح

	اجزاء
	1	کولت	POM
	2	گیره قفل	POM
	3	کارتریج	POM
	4	قفل پنجه	SUS301/304
	5	حلقه پشتیبانی	POM
	6	واشر	TEP
	7	رابط	POM
	8	مهره قفلی	POM
	9	بدن	PC2807
	10	واشر	TEP
	11	پد سیلیکونی	لاستیک سیلیکونی
لوله مناسب
مواد لوله	HDPE، PE، نایلون، پلی اورتان
قطر بیرونی لوله	Φ3,Φ4,05,Φ6,07,08,Φ10,Φ12,Φ16,Φ18,Φ20
پارامتر فنی
کار با مایعات		هوا
تنگی		0.15 ~ 0.8MPa
تست کشش		400 نیوتن
فشار اثبات		2.5 مگا پاسکال
محدوده فشار عملیاتی		0~1.6MPa
دمای محیط و دمای سیال		-40 تا 60 درجه سانتیگراد
درجه محافظت		IP68
نیروی وارد کردن		حداکثر 50 نیوتن (5 کیلوگرم)

جدول مقالات

کد ANMASPC	OD/ID لوله	OD/ID لوله	محدوده مسدود شدن کابل
FZA5/3.5	5/3.5	5/3.5	0.9 ~ 2.5
FZA7/5.5	7/5.5	7/5.5	0.9 ~ 2.5
FZA8/6	8/6	8/6	0.9 ~ 2.5
FZA10/8	10/8	10/8	4 تا 8
FZA12/6	12/10	12/10	3 ~ 6
FZA12/8	12/10	12/10	5 تا 8
FZA14/6	14/10	14/10	3 ~ 6
FZA14/8	14/10	14/10	5 تا 8
FZA14/10	14/10	14/10	7 تا 10
FZA16/6	16/12	16/12	3 ~ 6
FZA16/8	16/12	16/12	5 تا 8
FZA16/10	16/12	16/12	7 تا 10
FZA18/14	18/15	18/15	5 تا 8
FZA18/14	18/15	18/15	7 تا 10
FZA18/14	18/15	18/15	9 تا 12
FZA20/16	20/16	20/16	12 تا 16

مشخصات فنی

مدل		FZA5	FZA7	FZA8	FZA10	FZA12	FZA14	FZA16	FZA18	FZA20
محیط کار						هوا
حداکثر مساحت مقطع		2.5	4.5	4.5	8	8	10	10	12	18
فشار غلط		1.8 مگاپاسکال
فشار اثبات		3.0 مگاپاسکال
درجه حرارت		-5-70℃ (یخ زده نیست)
مواد	بدن	کامپیوتر
	کلاه لبه دار	POM
	آستین	POM
	نی	301
	واشر	POM
	مهر	EPDM
	سگک	POM
