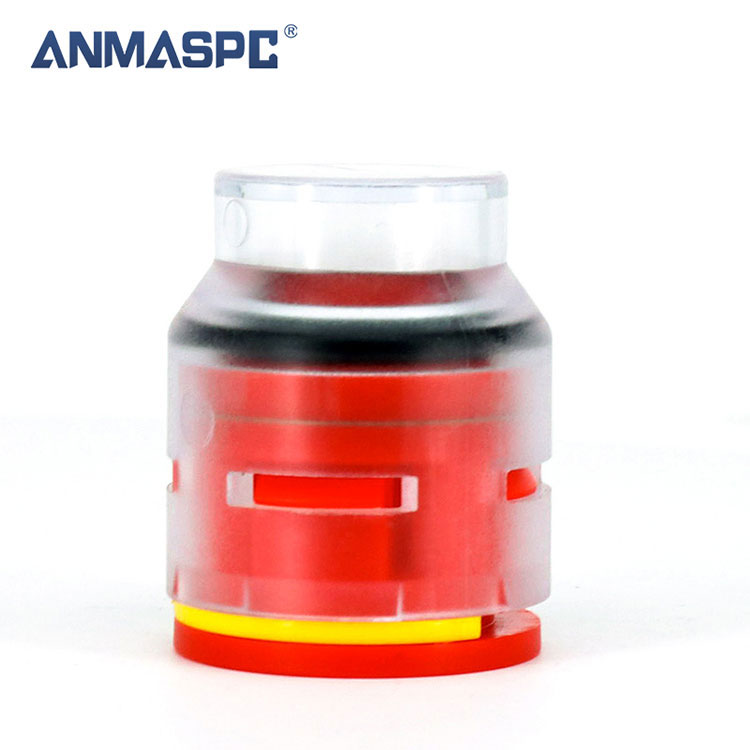

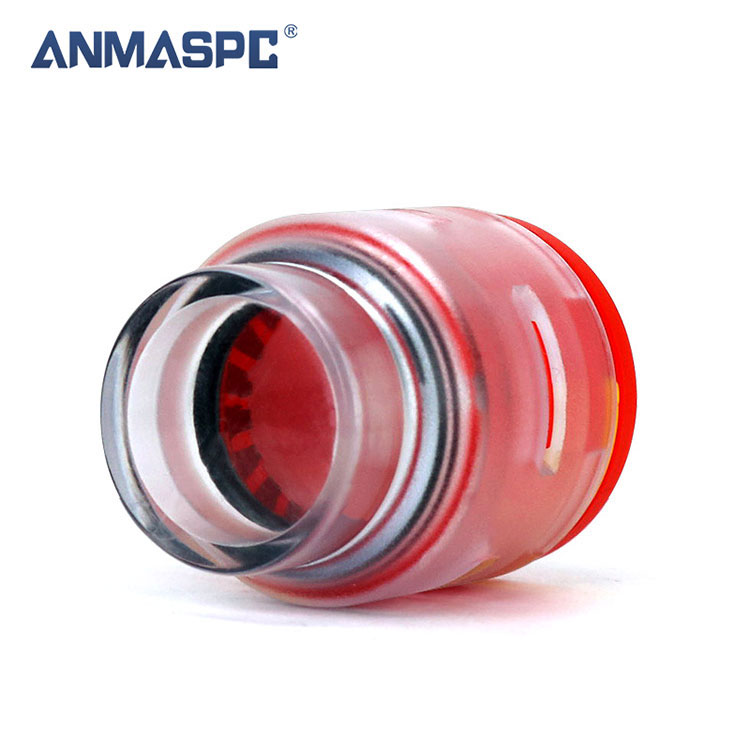

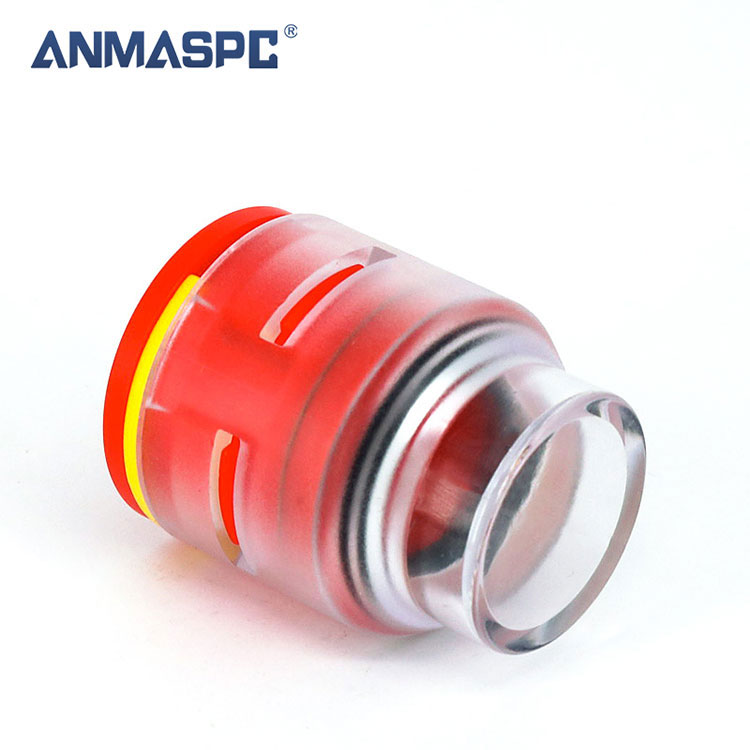

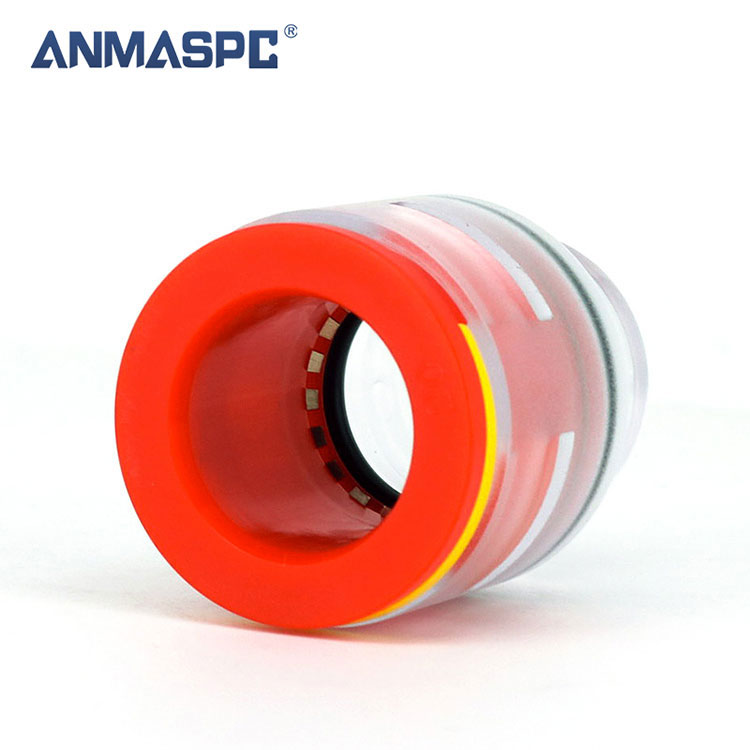

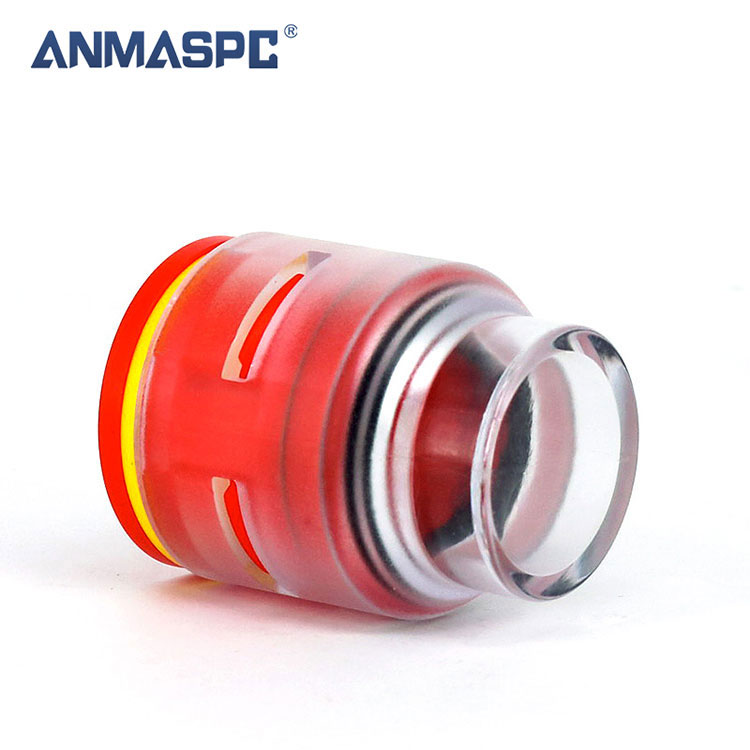

درپوشهای انتهایی شفاف استاندارد، که برای پایان دادن به لولههای انتهای باز برای جلوگیری از نشت هوا، آب یا سایر مواد استفاده میشوند. درپوشهای انتهایی با گیرههای امنیتی از قبل مونتاژ میشوند.
① گیره های ایمنی گنجانده شده است
② فناوری Push-fit
③ فشار کاری: حداکثر 25 میله
![]() |
![]() |
اجزاء | |||
1 | کولت | POM | |||
2 | گیره قفل | POM | |||
3 | کارتریج | آلیاژ روی | |||
4 | قفل پنجه | SUS301/304 | |||
5 | حلقه پشتیبانی | POM | |||
6 | حلقه مهر و موم | TEP | |||
7 | بدن | PC2807 | |||
لوله مناسب | |||||
مواد لوله | HDPE، PE، نایلون، پلی اورتان | ||||
قطر بیرونی لوله | Φ3، Φ4، Φ5، Φ6،07، Φ8، Φ10، Φ12، Φ16، Φ18، Φ20 |
پارامتر فنی | |
کار با مایعات | هوا |
تنگی | 0.15~0.8MPa بدون نشتی |
تست کشش | 400 نیوتن |
فشار اثبات | 2.5 مگا پاسکال |
محدوده فشار عملیاتی | 0~1.6MPa |
دمای محیط و دمای سیال | 40 تا 60 درجه سانتیگراد |
دمای نصب | -10℃C/+50℃ |
دمای دمیدن توصیه شده | -15℃/+35℃ |
درجه محافظت | IP68 |
درجه مقاوم در برابر اشعه ماوراء بنفش | F1 |
نیروی وارد کردن | حداکثر 50 نیوتن (5 کیلوگرم) |
طول عمر: | 25 سال |
استانداردها: | EN 50411-2-8 |
مشخصات و ابعاد | |
کد ANMA SPC | FROM/ID |
FPF3 | 3 |
FPF4 | 4 |
FPF5 | 5 |
FPF6 | 6 |
FPF7 | 7 |
FPF8 | 8 |
FPF10 | 10 |
FPF12 | 12 |
FPF14 | 14 |
FPF16 | 16 |
FPF18 | 18 |
FPF20 | 20 |
